Zasięg WiFi (tłumienie sygnału)

Tłumienie FSPL · moc odbierana · jakość sygnału

Odległość d [m]Częstotliwość f [MHz]Moc nadajnika [dBm]

Tłumienie (FSPL)

69,6 dB

Sygnał odbierany

-49,6 dBm

Doskonały

FSPL = 20·log(d) + 20·log(f) − 27,55 (d w m, f w MHz) — straty w idealnej wolnej przestrzeni. W budynku ściany dodają kilka–kilkanaście dB. Wyższa częstotliwość (5 GHz) tłumi się mocniej niż 2,4 GHz, ale daje większą przepustowość.

Sygnał radiowy słabnie z odległością. Tłumienie w wolnej przestrzeni (FSPL — Free Space Path Loss) wynosi:

$\text{FSPL [dB]}=20\log_{10}(d)+20\log_{10}(f)-27{,}55$

gdzie $d$ to odległość w metrach, $f$ — częstotliwość w MHz. Moc odbierana to $P_{rx}=P_{tx}-\text{FSPL}$ (w dBm).

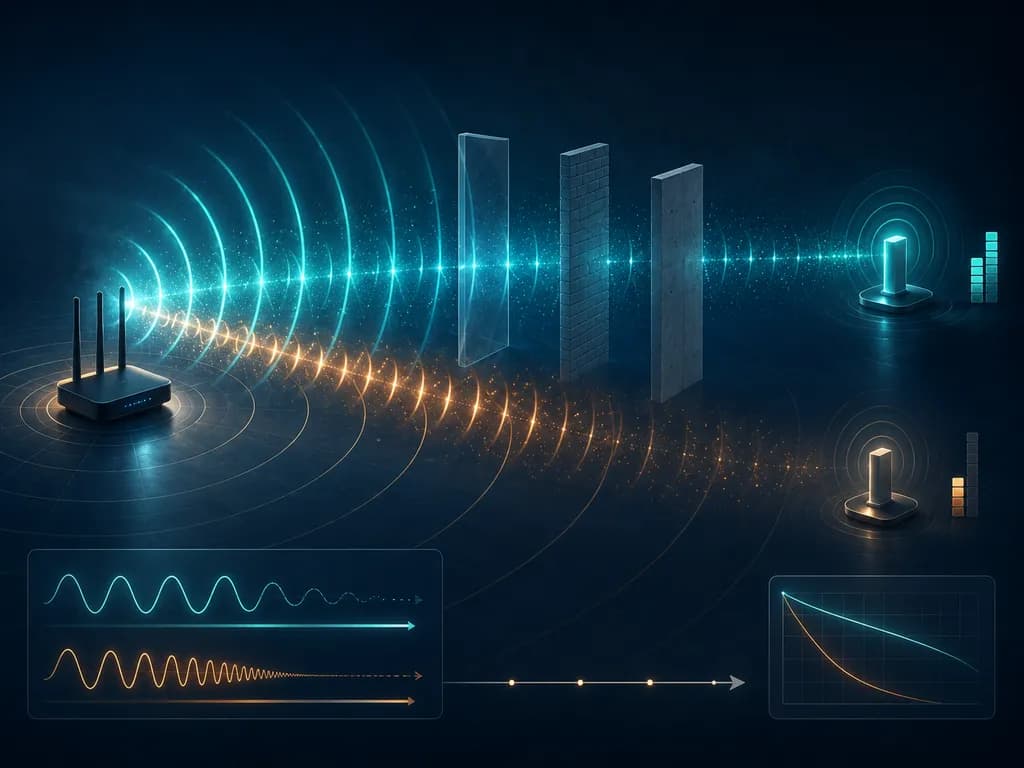

Kluczowe wnioski: tłumienie rośnie z odległością i z częstotliwością — dlatego WiFi 5 GHz ma mniejszy zasięg niż 2,4 GHz (za to większą przepustowość). To model idealny — realne ściany i przeszkody dodają kilka–kilkanaście dB strat. Kalkulator ocenia też jakość odbieranego sygnału.

Przykłady

WiFi 2,4 GHz, 30 m, nadajnik 20 dBm

→ FSPL ≈ 69,6 dB → sygnał ≈ −49,6 dBm (doskonały)

Ta sama odległość, ale 5 GHz

→ tłumienie o ~6,4 dB większe (mniejszy zasięg)

Najczęstsze pytania

Dlaczego WiFi 5 GHz ma mniejszy zasięg niż 2,4 GHz?+

Bo tłumienie rośnie z częstotliwością (człon 20·log f). Fala 5 GHz słabnie szybciej i gorzej przenika przez ściany — w zamian oferuje większą przepustowość na krótszym dystansie.

Co oznacza sygnał w dBm?+

Moc sygnału w skali logarytmicznej. Ok. −50 dBm to sygnał doskonały, −70 dBm dobry, poniżej −80 dBm bardzo słaby. Im bliżej zera (mniej ujemny), tym mocniejszy sygnał.
