Mikroskopia super-rozdzielcza — omijanie granicy dyfrakcji
Rozszerzenie tematu dyfrakcji i rozdzielczości. Klasyczny mikroskop optyczny ma rozdzielczość ograniczoną dyfrakcją światła (granica Abbego, ok. 200 nm) — bliskie obiekty zlewają się w jedną plamę. Techniki fluorescencyjne (STED, lokalizacja pojedynczych cząsteczek) omijają tę granicę innym mechanizmem, pozwalając zobaczyć pojedyncze cząsteczki (Nobel chemia 2014).
Dam Ci odległość dwóch punktów — wybierz metodę, która je rozdzieli (granice: Abbe ≈ 200 nm, lokalizacja ≈ 20 nm).
Co się właśnie stało?

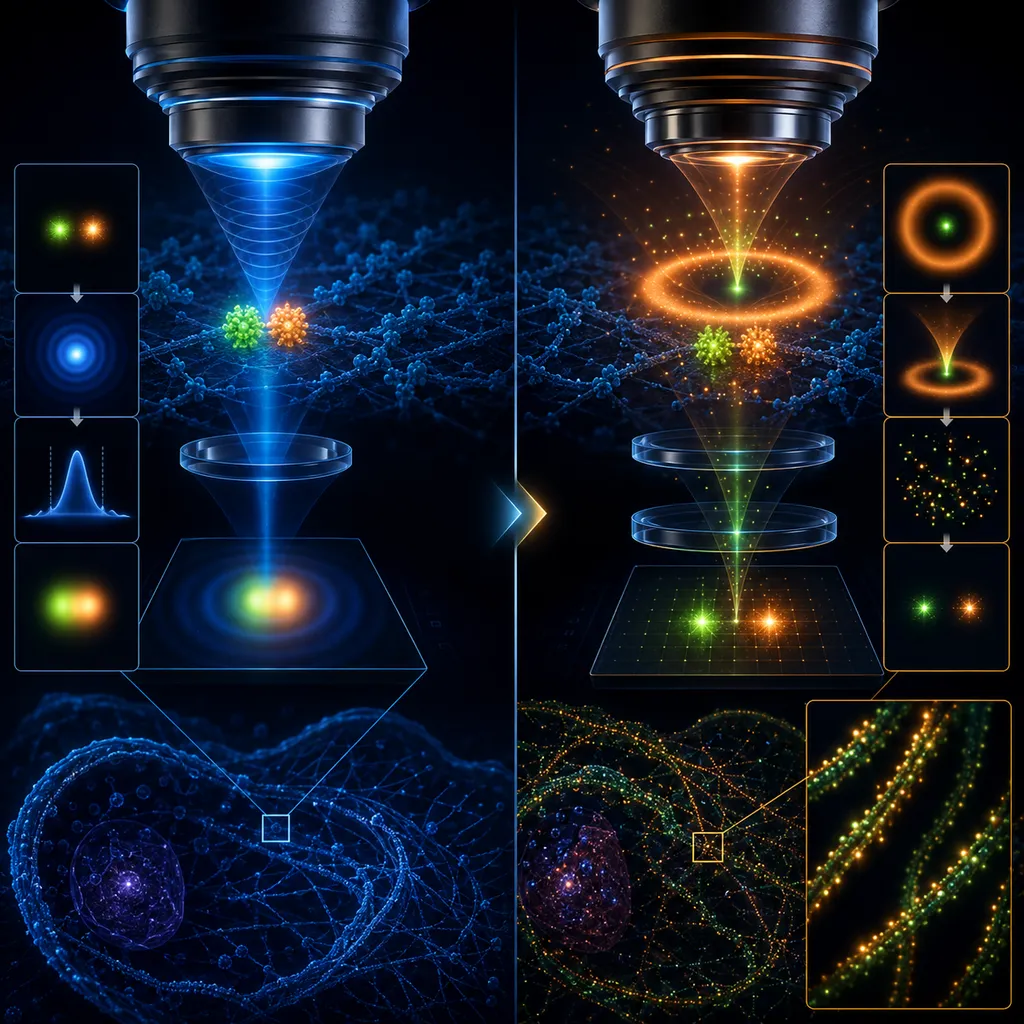

Dwa punkty świecące w próbce są bliżej siebie niż granica rozdzielczości klasycznego mikroskopu — ich obrazy (plamki dyfrakcyjne) nachodzą na siebie i zlewają się w jedną rozmytą plamę. Przełączenie na metodę fluorescencyjną nie „powiększa" obrazu — zmienia sam mechanizm powstawania obrazu, dzięki czemu te same dwa punkty stają się wyraźnie rozdzielone.
Granica Abbego (dyfrakcja):
Światło o długości fali λ, przechodząc przez soczewkę obiektywu, ugina się (dyfrakcja) — punktowe źródło nigdy nie daje idealnie ostrego punktu w obrazie, lecz rozmytą plamkę (funkcję rozmycia, PSF) o szerokości rzędu λ/2, czyli ok. 200 nm dla światła widzialnego. Dwa punkty bliższe sobie niż d_min są nierozróżnialne — niezależnie od jakości soczewek.
Jak super-rozdzielczość omija tę granicę?
Zamiast oświetlać oba punkty naraz, technika fluorescencyjna (np. STORM/PALM, STED) sprawia, że w danej chwili świeci tylko pojedyncza cząsteczka — jej rozmytą plamkę można wtedy precyzyjnie zlokalizować (wyznaczyć środek z dokładnością rzędu 10–20 nm), mimo że sama plamka wciąż ma rozmiar dyfrakcyjny. Powtarzając to tysiące razy dla różnych, losowo „mrugających" cząsteczek, składa się mapę ich położeń — obraz o rozdzielczości znacznie lepszej niż λ/2.
Uwaga na pułapkę:
To nie jest złamanie fizyki dyfrakcji — każda pojedyncza plamka nadal ma szerokość dyfrakcyjną. Super-rozdzielczość wygrywa, bo lokalizuje środek plamki, a nie próbuje jej zwęzić. Stąd ma własną, dużo mniejszą granicę — precyzję lokalizacji, a nie granicę Abbego.
Po co Ci to na maturze:
Zapamiętaj związek d_min ≈ λ/2 i skojarzenie: klasyczny mikroskop = granica dyfrakcji ≈ 200 nm; super-rozdzielczość (Nobel z chemii 2014) = ominięcie tej granicy metodą lokalizacji pojedynczych fluoroforów, nie złamanie praw optyki.
Zapamiętaj: rozdzielczość klasycznego mikroskopu ogranicza dyfrakcja światła (d_min ≈ λ/2 ≈ 200 nm); mikroskopia fluorescencyjna super-rozdzielcza omija tę granicę innym mechanizmem — lokalizacją pojedynczych cząsteczek.
Teoria i wzory
Granica dyfrakcji
Rozdzielczość klasycznego mikroskopu optycznego ogranicza dyfrakcja światła (granica Abbego). Dwa punkty bliższe niż: zlewają się w jedną plamę — dla światła widzialnego to ok. .
Obejście granicy
Techniki fluorescencyjne (STED, lokalizacja pojedynczych cząsteczek) nie łamią praw fizyki, lecz omijają granicę innym mechanizmem: selektywnie włączają i wygaszają fluorescencję pojedynczych cząsteczek i precyzyjnie wyznaczają ich położenie.
Po co to
Pozwala zobaczyć i śledzić pojedyncze białka oraz procesy wewnątrz żywych komórek, np. w chorobach neurodegeneracyjnych (Nobel chemia 2014).
Oznaczenia: — najmniejsza rozróżnialna odległość, — długość fali światła, — współczynnik załamania, — kąt apertury obiektywu.
Uczysz? Umieść ten eksperyment na swojej stronie.
Darmowy widget — wklej na stronę szkoły, bloga lub notatki. Linkuje do pełnej wersji.
Najczęstsze pytania
›Co to granica dyfrakcji?
Fizyczne ograniczenie rozdzielczości mikroskopu optycznego, wynikające z dyfrakcji światła (≈λ/2).
›Jak „widać" pojedyncze cząsteczki?
Selektywnie aktywując/wygaszając fluorescencję pojedynczych cząsteczek i lokalizując je z dużą precyzją.
›Po co to w biologii?
Pozwala śledzić pojedyncze białka i procesy wewnątrz żywych komórek, np. w chorobach neurodegeneracyjnych.
