Krzywa łańcuchowa (katenaria)

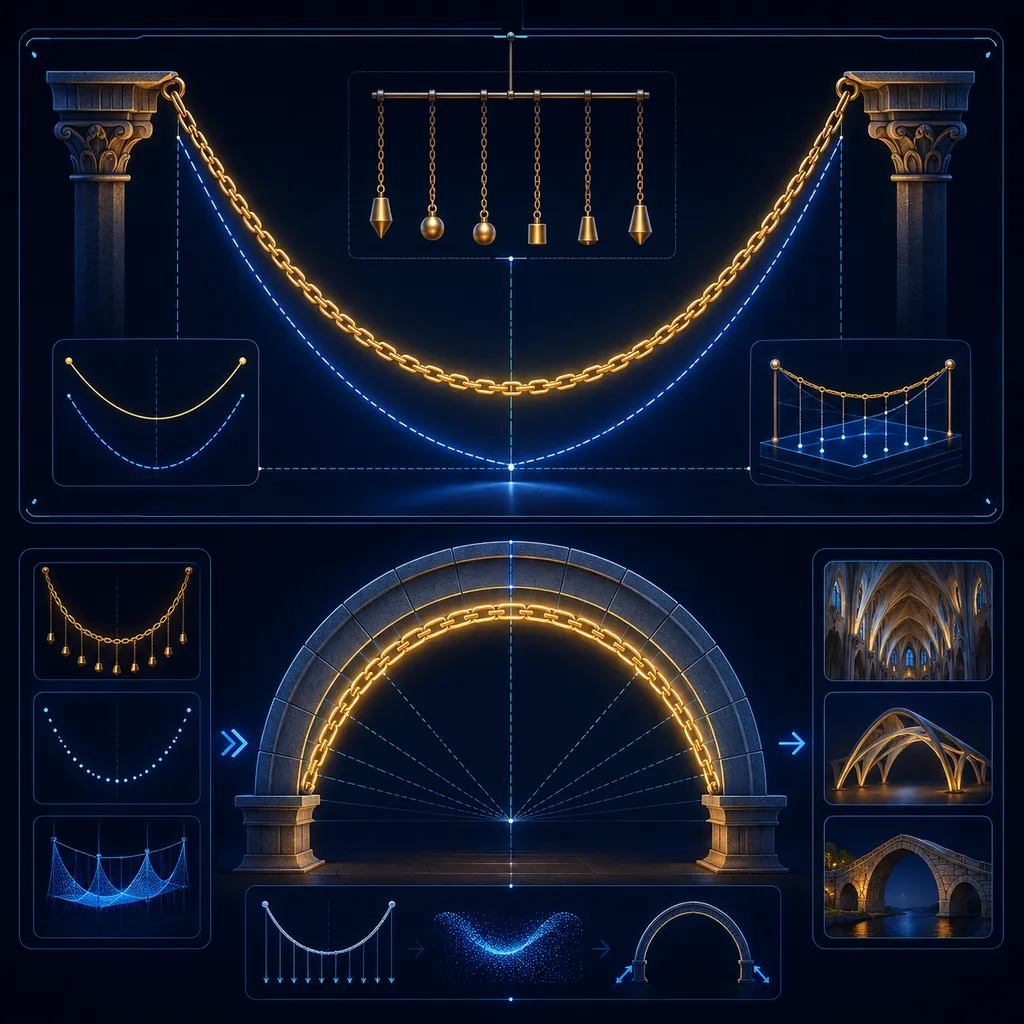

Co widzisz na scenie?

Swobodnie zwisający, jednorodny łańcuch (lub lina) zawieszony za oba końce przyjmuje kształt krzywej łańcuchowej — po łacinie catena to „łańcuch". Nałożona przerywana parabola ma te same punkty zawieszenia i ten sam najniższy punkt, a mimo to obie krzywe się różnią.

Kształt krzywej łańcuchowej:

gdzie $\cosh$ to cosinus hiperboliczny, a parametr $a$ zależy od naprężenia i ciężaru łańcucha. Najniższy punkt jest na wysokości $y=a$ (bo $\cosh 0 = 1$).

To NIE jest parabola

Przez długi czas sądzono — m.in. Galileusz — że zwisający łańcuch to parabola, bo krzywe wyglądają niemal identycznie. Dopiero w 1691 r. Huygens, Leibniz i Johann Bernoulli niezależnie wykazali, że to funkcja $\cosh$, a nie $x^2$. Katenaria jest nieco „pełniejsza" po bokach — to właśnie tę różnicę widać między żółtą a niebieską krzywą.

Odwrócona katenaria = idealny łuk

Gdy katenarię odwrócimy, otrzymujemy matematycznie optymalny kształt łuku: przenosi on obciążenie wyłącznie przez ściskanie, bez naprężeń zginających. Dlatego wybrał ją Antoni Gaudí w swoich budowlach, a także projektanci Gateway Arch w St. Louis.

Po co Ci to na maturze:

To piękny przykład, że subtelna różnica matematyczna ($\cosh x$ zamiast $x^2$) ma realne znaczenie w architekturze i inżynierii. Pokazuje też funkcje hiperboliczne w praktyce i uczy ostrożności: „wygląda jak parabola" nie znaczy „jest parabolą".

Zapamiętaj: swobodnie zwisający łańcuch to krzywa łańcuchowa $y = a\cosh(x/a)$ — nie parabola. Odwrócona daje idealny łuk.
