Butelka Kleina — powierzchnia bez wnętrza

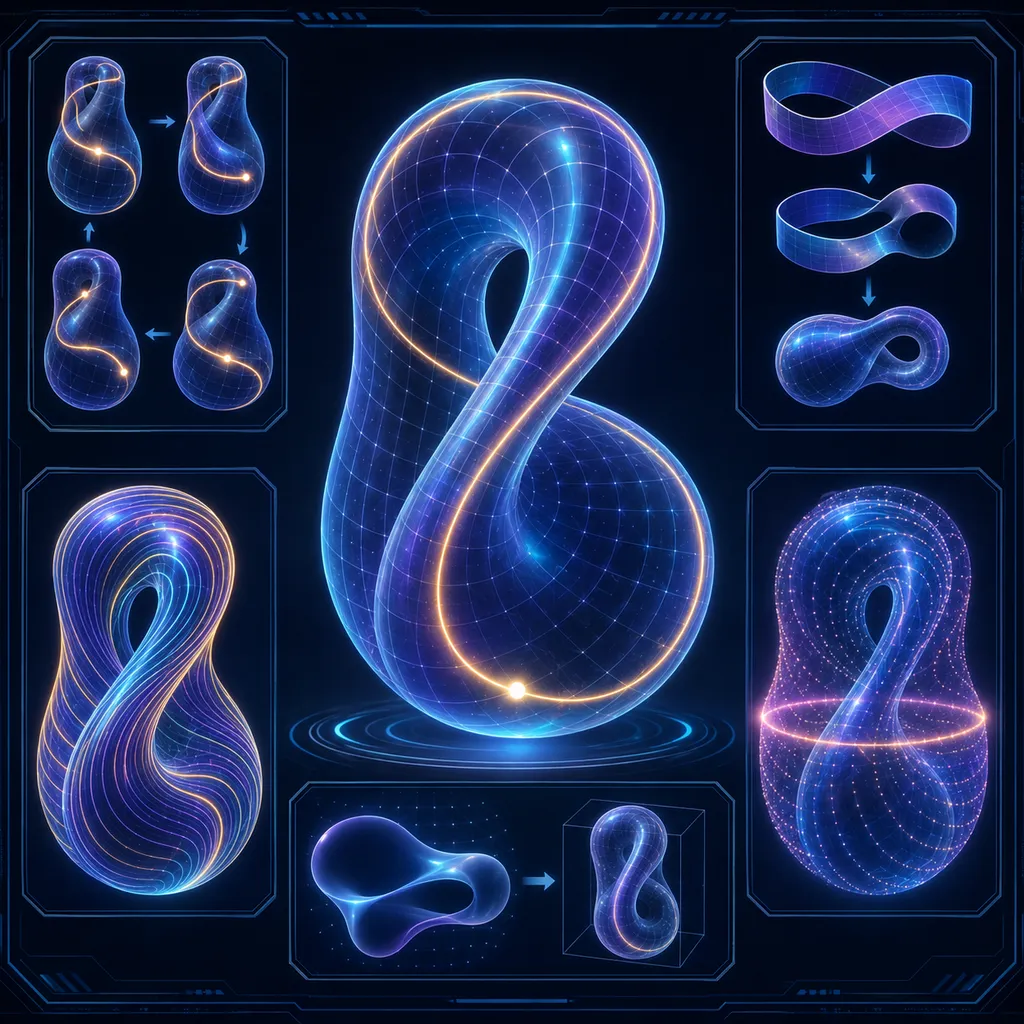

Co widzisz na scenie?

Butelka Kleina to jeden z najsłynniejszych obiektów topologii, opisany przez niemieckiego matematyka Felixa Kleina w 1882 r. To zamknięta powierzchnia, która jest nieorientowalna (jednostronna) — jak wstęga Möbiusa, ale „domknięta”: bez brzegu, jak sfera czy torus, tylko bez rozróżnienia stron. Jej najbardziej zdumiewająca własność: nie ma oddzielnego wnętrza i zewnętrza — to, co wydaje się „w środku”, płynnie przechodzi w to, co „na zewnątrz”. Szyjka zawija się, przenika przez ściankę i łączy z dnem od wewnątrz.

Skąd się bierze samo-przecięcie?

W pełni, gładko i bez samo-przecięcia butelka Kleina istnieje dopiero w przestrzeni 4-wymiarowej. W naszej trójwymiarowej przestrzeni jej szyjka musi „przebić” ściankę — to samo-przecięcie (żółty pierścień na scenie) jest artefaktem 3D, a nie własnością prawdziwej powierzchni. W czwartym wymiarze „przecięcie” można ominąć — podobnie jak węzeł zawiązany na sznurku dałoby się rozplątać, wychodząc w dodatkowy wymiar.

Jak powstaje — sklejenie brzegów kwadratu:

Formalnie butelkę Kleina otrzymujemy z kwadratu $[0,1]\times[0,1]$, sklejając jedną parę brzegów zwykle, a drugą — z odwróceniem (lustrzanym odbiciem):

Ten „przeskok” $y \to 1-y$ przy sklejeniu drugiej pary boków odpowiada za odwrócenie orientacji — dokładnie to samo, co jeden półobrót we wstędze Möbiusa. Dla porównania: sklejając obie pary zwykle, dostalibyśmy torus (dwustronny, orientowalny), a odwracając obie — płaszczyznę rzutową.

Niezmiennik — 1 strona, 0 brzegów, χ = 0:

Butelka Kleina jest powierzchnią zamkniętą (bez brzegu — dlatego pasek „brzegi” na panelu pokazuje 0) i jednostronną. Jej charakterystyka Eulera wynosi zero:

Tyle samo co torus — ale torus jest orientowalny, a butelka Kleina nie. To pokazuje, że sama charakterystyka Eulera nie odróżnia tych powierzchni; trzeba dodać informację o orientowalności. Dwuwymiarowa istota wędrująca po butelce Kleina, bez odrywania się od powierzchni, dotarłaby do każdego punktu „obu stron” i wróciła do startu jako własne lustrzane odbicie — właśnie to pokazuje suwak wędrówki.

Skąd nazwa „butelka”?

Ciekawostka etymologiczna: nazwa „butelka” (niem. Flasche) to prawdopodobnie błąd tłumaczenia niemieckiego Fläche — czyli po prostu „powierzchnia”. Z „powierzchni Kleina” zrobiła się „butelka Kleina”, a że kształt faktycznie przypomina dziwną butelkę, nazwa się przyjęła.

Po co Ci to na maturze:

Wprost — nic, temat wykracza poza podstawę programową. Pośrednio: to ćwiczenie wyobraźni przestrzennej i pierwszy kontakt z ideą, że topologia bada własności kształtów niezależne od ich konkretnej formy, a wyższe wymiary potrafią „rozwiązać” paradoksy niemożliwe w 3D.

Zapamiętaj: butelka Kleina to powierzchnia jednostronna (nieorientowalna) i domknięta (bez brzegu) — nie ma rozdziału na wnętrze i zewnętrze. Bez samo-przecięcia istnieje dopiero w 4 wymiarach. Opisał ją Felix Klein w 1882 r.
