Ogniwo litowo-jonowe — jak działa akumulator
Rozszerzenie tematu elektrochemii i ogniw. Jony litu Li⁺ przemieszczają się między elektrodami przez elektrolit: przy rozładowaniu oddają prąd, przy ładowaniu magazynują energię. Proces jest odwracalny — dlatego to akumulator, a nie jednorazowa bateria (Nobel 2019).
Dam Ci tryb pracy ogniwa — wskaż, do której elektrody wędrują jony Li⁺.
Co się właśnie stało?

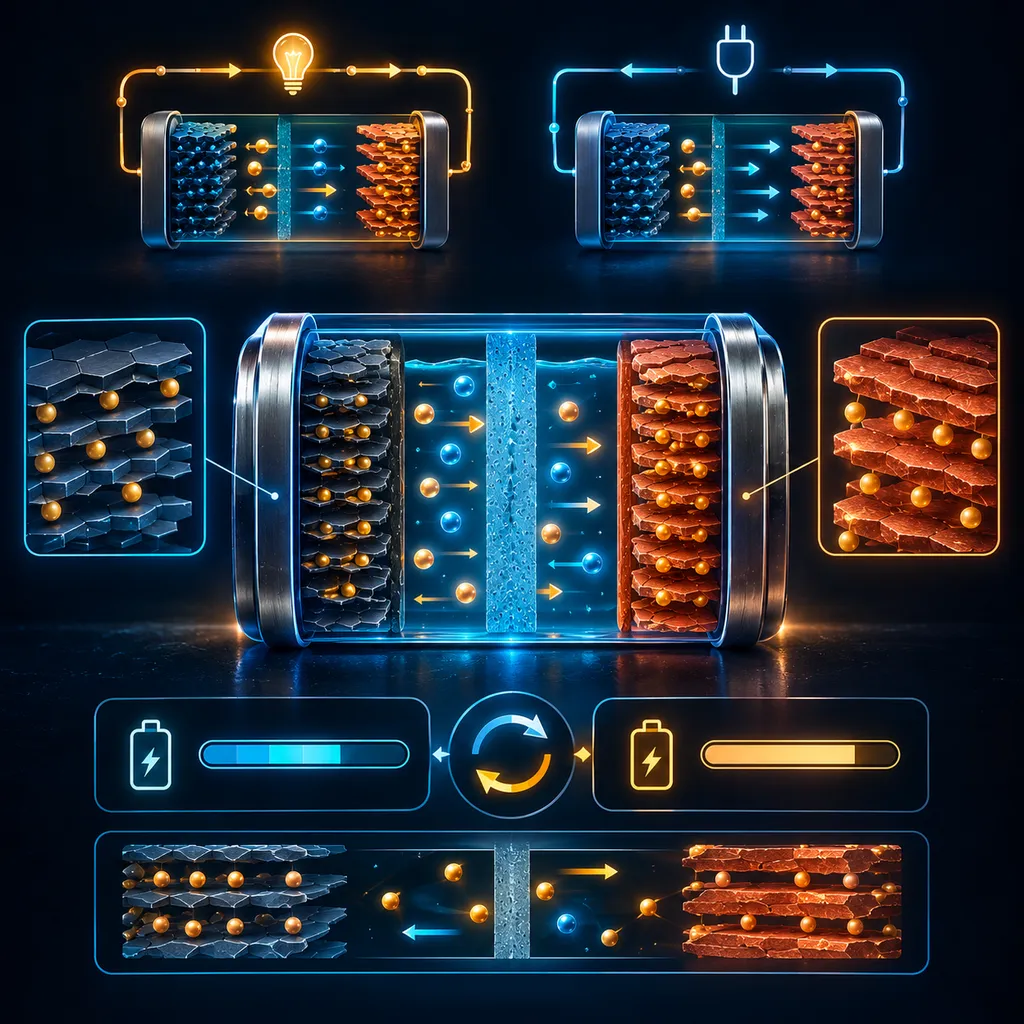

Jony litu wędrują przez elektrolit między dwiema elektrodami, a elektrony płyną przez obwód zewnętrzny. Przy rozładowaniu idą do katody i prąd zasila urządzenie; przy ładowaniu — odwrotnie, a energia jest magazynowana. Ten sam ruch można powtarzać wielokrotnie.
Reakcje na elektrodach (rozładowanie):
Anoda grafitowa oddaje i elektrony (utlenianie), katoda z tlenku metalu je przyjmuje (redukcja). U — utlenianie na anodzie, R — redukcja na katodzie.
Dlaczego to akumulator, a nie bateria?
Reakcja sumaryczna biegnie w obie strony — jest odwracalna:
Strzałka w prawo to rozładowanie (oddawanie energii), w lewo — ładowanie (magazynowanie). Zwykła bateria działa tylko w jedną stronę i po zużyciu trzeba ją wyrzucić.
Po co Ci to na maturze:
Ogniwo litowo-jonowe to klasyczny przykład odwracalnego ogniwa galwanicznego: rozpoznaj anodę (utlenianie, biegun −) i katodę (redukcja, biegun +), kierunek wędrówki oraz przepływu elektronów. Chwyt: przy rozładowaniu elektrony i prąd „pracują" na zewnątrz, przy ładowaniu wymuszamy proces odwrotny.
Zapamiętaj: jony krążą tam i z powrotem między elektrodami — proces jest odwracalny, dlatego ogniwo litowo-jonowe to akumulator, który ładuje się i rozładowuje wiele razy.
Teoria i wzory
Zasada działania
Akumulator litowo-jonowy magazynuje energię przez odwracalny ruch jonów między dwiema elektrodami przez elektrolit. Elektrony płyną obwodem zewnętrznym, jony — wewnątrz ogniwa.
Rozładowanie i ładowanie
- rozładowanie: jony wędrują do elektrody dodatniej, a ogniwo oddaje prąd
- ładowanie: dostarczony prąd zawraca do elektrody ujemnej, magazynując energię chemicznie
Ponieważ proces jest odwracalny, ogniwo można wielokrotnie ładować — to akumulator, nie bateria jednorazowa.
Dlaczego lit
Lit jest lekki i silnie elektrododatni, więc daje wysokie napięcie i dużą gęstość energii. Za rozwój tych ogniw przyznano Nobla z chemii 2019.
To zagadnienie przedstawiamy jakościowo — kluczowy jest kierunek i odwracalność ruchu jonów, nie wzory liczbowe.
Uczysz? Umieść ten eksperyment na swojej stronie.
Darmowy widget — wklej na stronę szkoły, bloga lub notatki. Linkuje do pełnej wersji.
Najczęstsze pytania
›Czemu ogniwo litowo-jonowe to akumulator?
Bo proces jest odwracalny — jony Li⁺ wędrują tam i z powrotem, więc można je wielokrotnie ładować i rozładowywać.
›Co dzieje się przy ładowaniu?
Jony Li⁺ wracają do anody, a energia elektryczna jest magazynowana chemicznie.
›Czemu lit?
Jest lekki i silnie elektrododatni — daje wysokie napięcie i dużą gęstość energii.
